蓋板機器人自動焊接設備
一、設備簡介

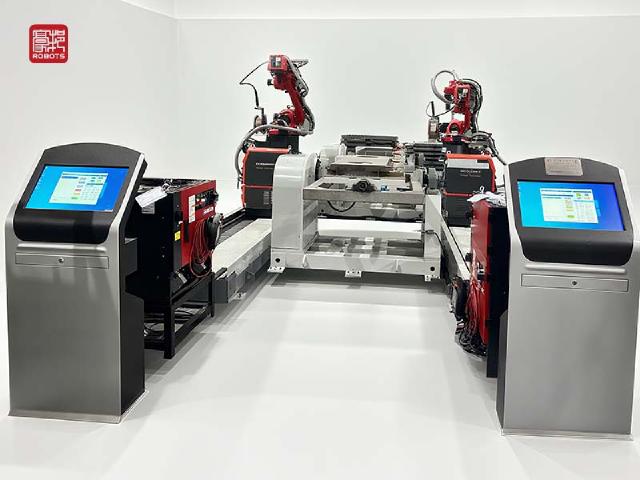

該設備主要由2套機器人系統、2套變位機、焊縫跟蹤系統、免示教系統、焊接系統、控制系統等部分組成。通過各部分的協同工作，實現機器人自動焊接，能根據遠程示教程序自動完成焊接任務，無需人工干預示教工作，可大幅降低操作人員勞動強度和設備操作技術要求，提高生產效率和產品質量。
二、設備特點
（一）機器人移動 X 軸 由距離傳感設備、伺服電機、行星減速機、精密齒輪、齒條等組成，按機器人外部軸控制實現橫向方向移動，與機器人配合完成定位焊接位置。
（二）雙軸變位機 具備兩個方向變位功能，可實現工件雙邊船型焊縫。采用機器人控制翻轉變位機自動翻轉工件切換焊縫位置，工件雙方向旋轉也由機器人控制。
（三）焊縫跟蹤系統 配備激光焊縫跟蹤器，采用智能實時焊縫跟蹤技術、非接觸式跟蹤模式。由激光器、光學傳感器和中央處理器構成，通過傳感器激光掃描區域內各個點的位置信息，經復雜程序算法完成對常見焊縫的在線實時檢測。能根據測量焊縫偏移，引導并控制焊槍精確定位，避免因工件位置偏差造成焊接缺陷，確保焊接過程安全和焊縫成型完美，同時降低熱負荷、提高生產率、使焊槍處于理想位置、補償生產等公差、減少編程工作、實現一致且可復現的焊接效果。 該系統適用于直縫焊機、環縫機等各類焊接專機及焊接機器人，內置常見焊縫類型，允許自定義焊縫類型，還具備自動手眼標定、自動尋位等智能易用的特點。以下是不同型號激光焊縫跟蹤器的參數：
（四）控制系統 上位機操作系統：工作界面可顯示機器人 IP、端口等信息，支持掃碼添加作業名，能進行暫停、啟動等操作，可查看機器人物志，添加、上移、下移、刪除步驟，校準外部軸等。自動工作流程包括設備開機、打開工作站軟件、工件定位裝夾就位、變位機旋轉指定焊接位置、輔助設備退回安全位置、通過上位機調取對應程序、啟動作業、焊接完成調入下一程序直至全部完成，且支持工件多處焊縫連續焊接的一鍵啟動功能。
機器人移動 X 軸采用機器人外部軸控制運動單元、上位機控制系統等構成。設備運動部分采用集中潤滑形式，保護運動部件使用周期，減少維修保養成本。設備全部采用機器人外部軸控制方式，實現數據互通。設置安全上料區域，機器人和護欄的安全采用互鎖功能，確保人工上料時的安全操作空間。預留網絡接口，為后期生產系統升級提供通訊數據接口。
三、功能描述
（1）底座作為設備基礎，由型材焊接，去應力退火處理；
（2）設備移動導軌采用鈑金防護，防止飛濺，焊槍接口處配有機器人隨動除塵系統，焊接煙氣能夠及時排出；
（3）雙軸變位機采用外部軸控制。伺服電機、行星速器驅動，可使工件雙向翻轉角度達到焊接要求。焊接工裝由翻轉平臺組成，配合夾緊工裝定位工件。
（4）一鍵起弧和收弧功能。
（5）新增電弧跟蹤功能，焊接過程中實現焊槍位置的實時跟蹤調整。
（6）脈沖焊機，滿足工件焊接工藝需求，焊縫結實牢固，焊渣飛濺少，成型美觀。
（7）機器人外部軸控制滑臺行走。滑臺與機器人實現聯動。
（8）機器人配有橫向4米移動底座。作業半徑分別為1465MM 、2010MM滿足工件的需求。
（9）設備由上位機控制系統控制，焊接參數可程序設定，亦可視工況調整。手動調整控制通過控制器完成，操作方便。
（10）設備的焊接工裝采用可以采用板片式工裝結構進行替換（實行單面焊接矯正后重新裝夾完成二次焊接）。
四、設備現場視頻

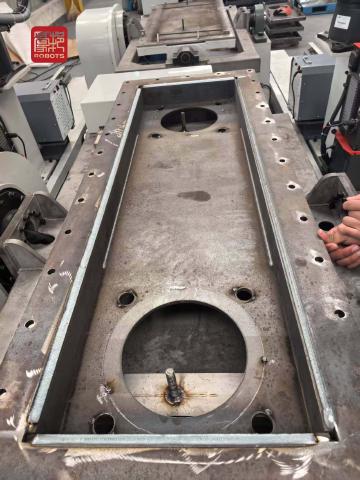

焊接效果
