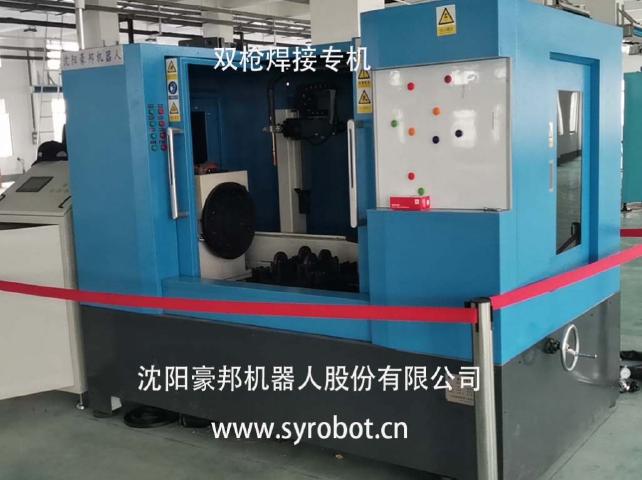

雙槍焊接專機(壓縮機筒體焊接)

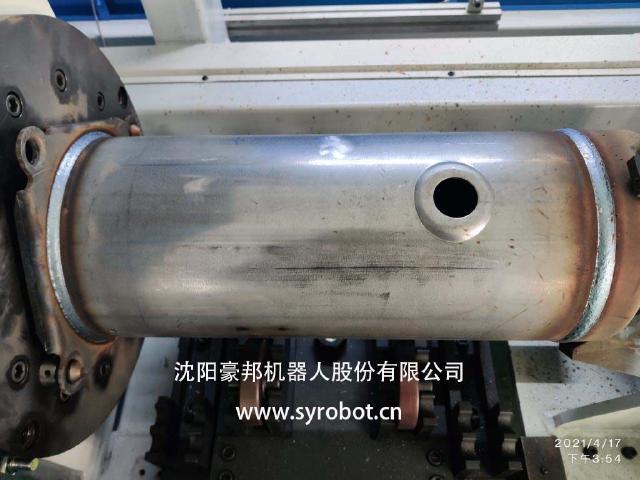

一、此雙槍焊接專機適用工件:
二、設備特點:
1、可存儲記錄15組焊縫位置信息,方便直接調用焊縫位置,快速換機種;
2、可設置焊縫接頭搭接長度;可手動停止,方便補漏;焊接完成后,主軸自動恢復至起始角度,方便下一工件裝卡;
3、焊接參數可預置,下次焊接同樣規格的工件時可直接調用;
4、變位機旋轉軸由伺服電機驅動,旋轉速度可精確控制,能夠精確的執行焊接工藝要求;
5、PLC控制系統,人性化操作界面,配置無線遙控系統,操作簡單快捷。
三、操作過程:
1、設備開機、檢查電源、氣源,做好準備工作;
2、調整主軸定位銷、更換升降支撐工裝、更換尾座頂緊工裝、調整尾座位置(僅首件調整);
3、人工將底板安裝至主軸變位機上,將筒體吊裝至升降支撐,并插入至底板定位處,啟動尾座頂緊按鈕,將工件頂緊;
4、人工在觸摸屏上選擇相應的工件型號(程序自動讀取相應型號的焊槍位置、焊接參數),啟動焊槍就位功能,焊槍自動移動至焊接位置,人工確認焊槍是否對準焊縫(若有偏差,手動微調);
5、手動關門,啟動焊接,升降支撐自動落下,開始焊接;
6、焊接一周后自動停止,啟動復位功能,焊槍自動撤回,變位機主軸自動轉回起始位置,升降支撐升起;啟動尾座松開按鈕,尾座松開,人工將工件吊走。
