嬰兒床組裝線
一、設備簡述
嬰兒床組裝線包括自動上料、自動打膠、自動組裝、自動打釘、自動搬運、自動下料等功能。 可實現自動精準定位、安全檢測、精準測量等功能。
二、適用嬰兒床規格
長×寬×高：1200×600×660；（單位：mm）（可定制）
三、設備動作流程
以嬰兒床底板為例，工序如下：
工序1：人工將床架橫撐和底板圓棒放置在相應料倉內；
工序2：底板橫撐通過氣缸推動和定位傳送到打膠工位上進行打膠；
工序3：通過輸送線將打完膠的橫撐工件輸送到組裝工位；
工序4：通過檢測裝置將定位好的橫撐工件和圓棒通過液壓進行組裝；
工序5：組裝后的橫撐和圓棒通過輸送線輸送到打釘工位，完成打釘工序；
工序6：打釘組裝好的成品工件通過輸送線輸送到抓取工位，懸臂抓手可旋轉90°，懸臂一端有模組帶動抓手可上下移動，將組裝好的底板工件進行碼垛。
四、設備特點
1.系統參數可調，方便快捷；適應范圍廣，可適應多種木工產品的組裝工作。
2.電機由伺服電機驅動，旋轉速度可精確控制，能夠精確的工藝要求；
3.PLC控制系統，人性化操作界面，操作簡單快捷；配置工業遙控器，無線遠程操作，

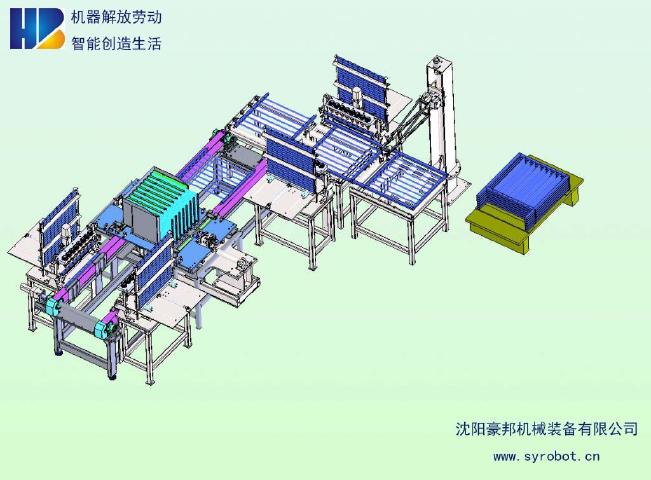

五、設備3D設計圖
六、設備現場照片
