一、項目背景：

全焊板殼式換熱器是一種適用于高溫、高壓場合的新型高效換熱器，其內部核心結構是金屬圓形波紋換熱板片組，逐一間隔焊接，形成焊接板束。

二、客戶需求：

客戶換熱器工廠位于蘇州，作為換熱器行業龍頭企業，客戶要求實現圓形板片組內圓和外圓的全自動焊接，提升焊接效率同時，保證高質量的焊接效果。

三、項目方案：

本方案由兩套自動等離子焊接設備組成。

內圓焊接設備：

主要實現板片的自動上下料，自動裝卡工裝，自動焊接等全部過程，提高產品的焊接效率及焊接質量，降低工人的勞動強度。設備采用高品質進口等離子焊機，焊接速度快，焊縫美觀，焊接質量高，且焊槍處配有攝像頭，實現遠程監控，可以實時對焊槍進行人為修正。

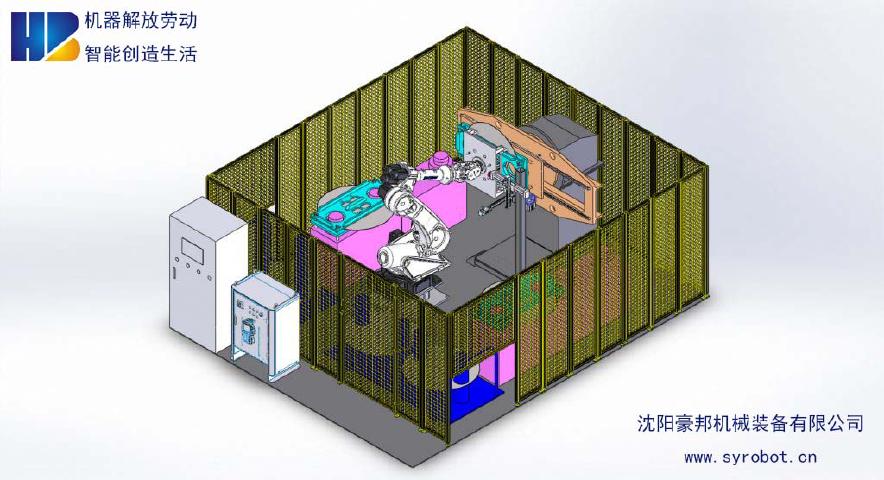

內圓焊接設備設計效果圖

外圓焊接設備：

主要實現外圓自動同心，降低外圓錯邊量，實現板片每組自動同心，自動焊接。設備配有兩個工位，一個工位焊接同時，工人可以向另一個工位上板片，實現連續焊接，且在不同型號板片之間可以實現快速更換夾具及連接板。

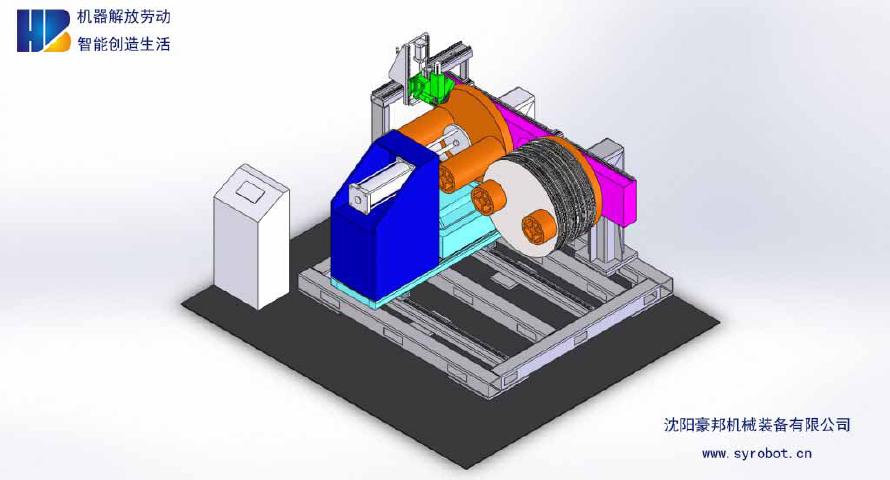

外圓焊接設備設計效果圖

交付設備照片：

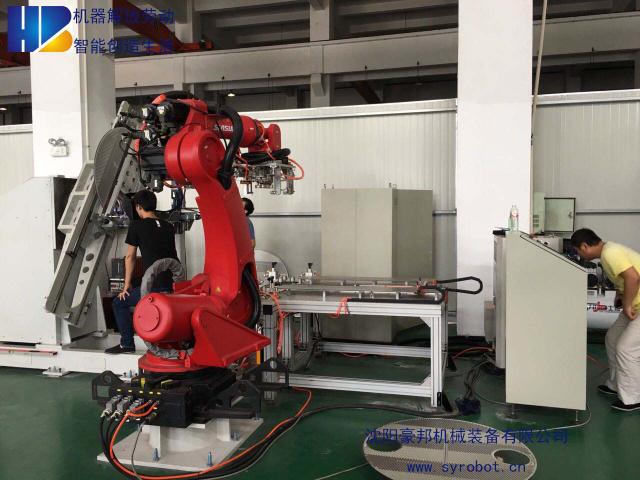

內圓焊接設備：

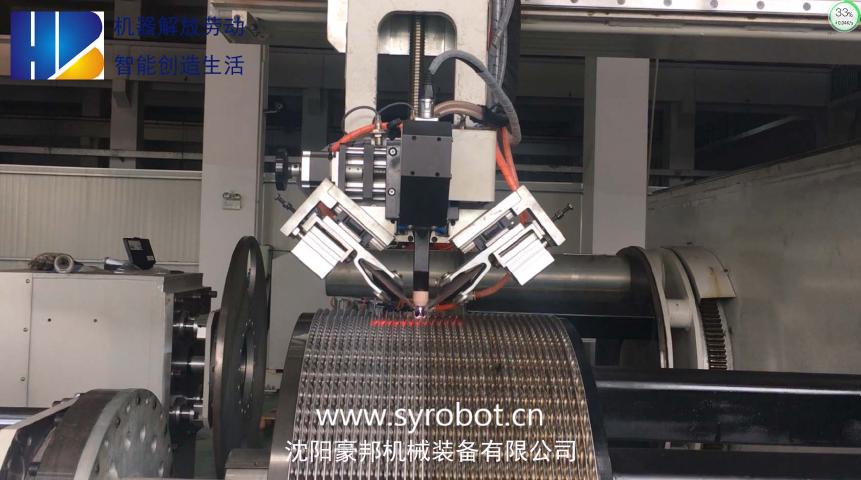

外圓焊接設備：

焊接效果：

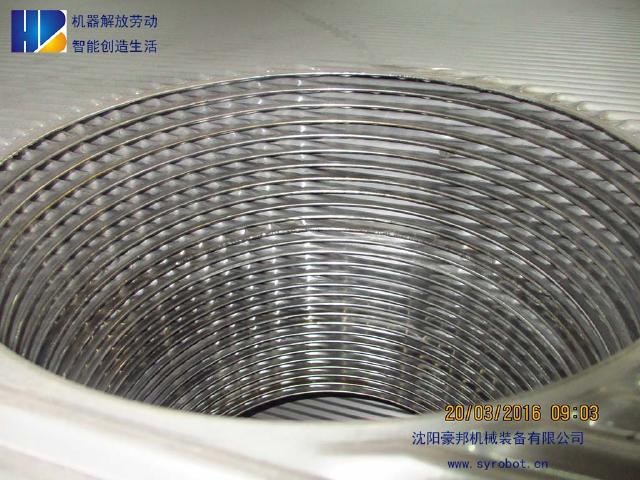

內圓焊接效果：

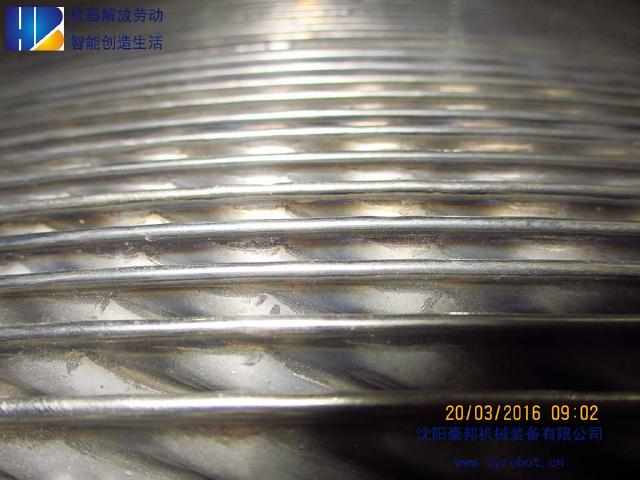

####外圓焊接效果：

※如需了解全焊換熱器焊接設備的詳細信息和視頻，請查看下面連接： 全焊換熱器內圓焊接設備 全焊換熱器外圓焊接設備

※我司可根據您具體焊接工藝要求、工件特點，定制化設計滿足您需求的自動化焊接設備，歡迎您的咨詢。
