Роботизированная сварная станция для внутренней сварки круглых полностью сварных теплообменных пластин
Область применения решения:

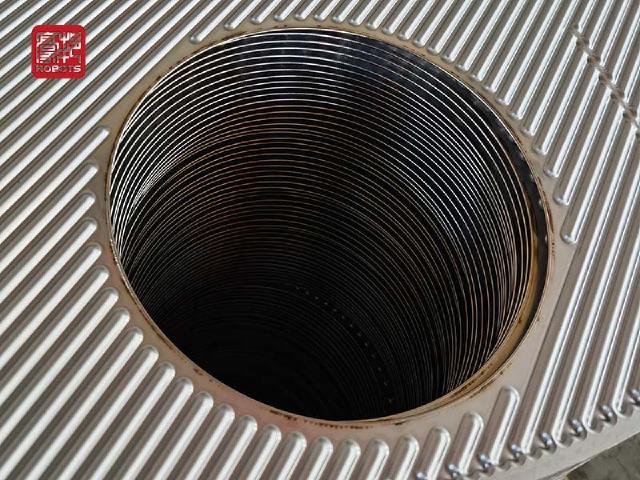

Группа пластин цельносварного кожухо-пластинчатого теплообменника. Внутренняя структура представляет собой группу металлических круглых гофрированных пластин, которые свариваются одна за другой, образуя сварной пакет пластин.
Основные функции:

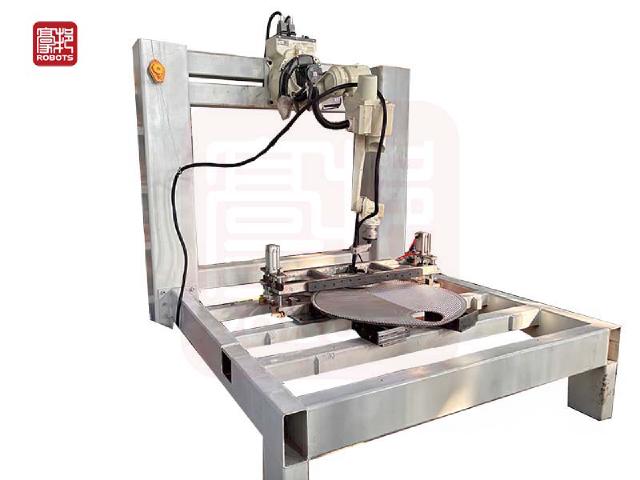

Рабочая станция объединяет функции автоматического позиционирования и автоматической сварки, что обеспечивает автоматическое центрирование пластин и автоматическую сварку роботами. Ручное вмешательство не требуется на протяжении всего процесса, что значительно повышает стабильность и качество сварки. Система использует аргонодуговую сварку для точной сварки пластин из таких материалов, как 316 и 304, идеально адаптируясь к сварке внутреннего кольца круглых цельносварных пластин теплообменника, а также позволяет настраивать размеры и технические параметры в соответствии с чертежами и фактическими требованиями заказчика.
Преимущества оборудования
Гарантия высокой точности сварки: благодаря строгому контролю процесса обеспечивается точность группы пластин и функция отслеживания сварного шва в режиме реального времени. Сварочный пистолет точно движется по заданной траектории, обеспечивая высокое качество сварки.
Эффективный рабочий процесс: от установки заготовки, автоматического центрирования, зажима до вызова параметров робота, дуговой сварки, сброса дуги и укладки заготовок – весь процесс автоматизирован, что сокращает время ожидания и повышает эффективность производства.
Гибкая адаптируемость: оснащен сменным позиционирующим инструментом и прижимным механизмом. При сварке заготовок различных спецификаций требуется замена только соответствующего инструмента для соответствия требованиям по размерам и снижения затрат на замену оборудования.
Интеллектуальное управление: поддерживает настройку программы параметров сварки и регулировку рабочих условий в режиме реального времени, функция зажигания и гашения дуги одной кнопкой упрощает работу, ручная настройка выполняется с помощью пульта дистанционного управления, а параметрическое проектирование делает вызов параметров системы более удобным.
