自適應自動攻絲機
自適應自動攻絲機（點擊進入視頻）
一、產品現狀
現有工藝：人工臺鉆過扣。 現有工藝存在的問題:
①對工人技術要求高；
②勞動強度大。
二、技術說明
采用數控工作站可很好的解決現存在的問題。
工作站配置表：
| 序號 | 名稱 | 數量 |
|---|---|---|
| 1 | 控制系統 | 1 |
| 2 | 桁架結構 | 1 |
| 3 | 變位系統 | 1 |
| 4 | 夾具 | 配選 |
| 5 | 送料機構 | 1 |
三、功能簡介及特點
本工作站共一套，由一臺數控系統或PLC進行控制，運行精度高、速度快，大大提高工作效率。控制系統靈敏可靠、故障率低，且操作和維護方便。 采用雙工位設計方案，使上下件的輔助時間與工作時間重合，提高利用率。如加工新型工件，只需重新設計變位機上工裝夾具，編制加工程序，即可用于新型工件的加工。
四、主要設備構成及加工工藝流程

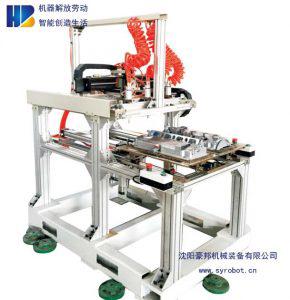

本工作站由變位系統、送料機構、卡具、框架機構等組成。
加工工藝流程：

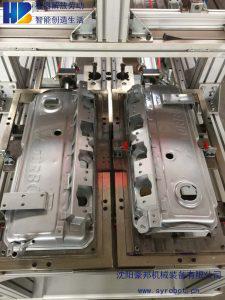

1、安裝工件在送料機構的卡具上，送料機構行進至設備中。
2、設備加工各孔(變位系統工作)的工作過程中，送料系統另一側安裝工件。
3、加工完成后，另一側工件進入設備中進行加工。
4、重復1-3步驟。
五、設備加工能力概述及工件質量控制

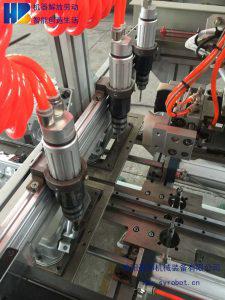

能夠完成搖臂蓋支架上M5、M6、M8中兩種螺紋、大部分螺紋孔的除塑粉工作。
能夠適用于三大類所有搖臂蓋的螺紋除塑工作（與平面夾角＜25°）。
預計達到600件/8h(48s/件)。
不會傷及工件表面噴塑涂層。
六、設備對工件要求
1.設備進行加工的工件上的螺紋孔一致性的位置度誤差小于±0.5mm。
2.螺紋位置度偏移誤差需控制在絲錐引導的范圍之內。
