一、設備簡介

本專機主要由五部分組成；通過人工將板片放到指定位置，在控制臺上按下啟動按鈕開始焊接；設備實現板片的自動上下料，提高產品的焊接效率及焊接質量；降低了工人的勞動強度；

二、設備特點

? 精準焊接： 這種設備設計用于板片的內圓和外圓連接，具備高精度的焊接能力。確保焊接縫隙準確無誤。

? 多功能應用： 該設備可以適應不同尺寸和類型的板片，無論是內圓還是外圓連接，都能提供靈活的解決方案。

? 高效生產： 設備能夠高速、高效地執行焊接任務，從而提高生產效率。您將看到焊接速度的顯著提升，創造更多商機。

? 智能控制： 先進的控制系統和技術，確保焊接過程的穩定性和可靠性。智能化的控制系統使操作變得簡單。

? 適應多種材料： 無論是金屬還是合成材料，設備都能應對不同材料的焊接需求，為您提供全方位的制造解決方案。

? 安全保障： 設備通常配備高級安全系統，保障操作人員在焊接過程中的安全。傳感器和自動停機機制提供額外的安全保護。

三、設備3D設計圖

此設備可根據客戶需求，定制化生產制造。

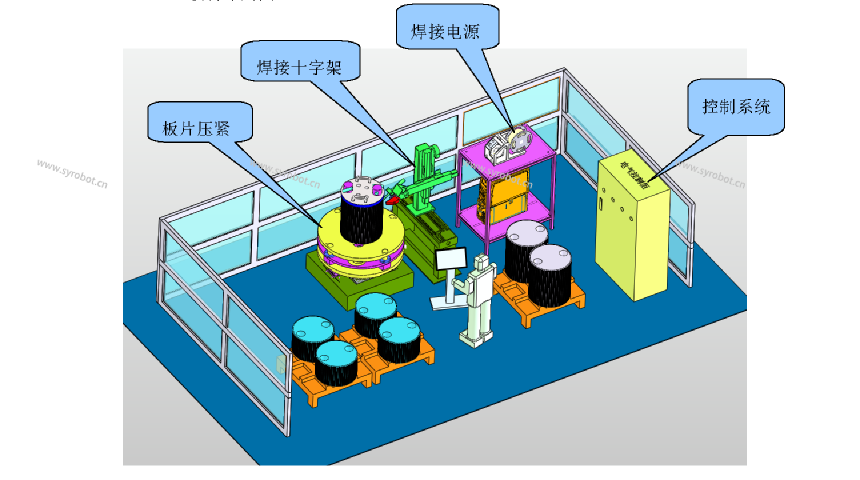

外圓立式焊接專機

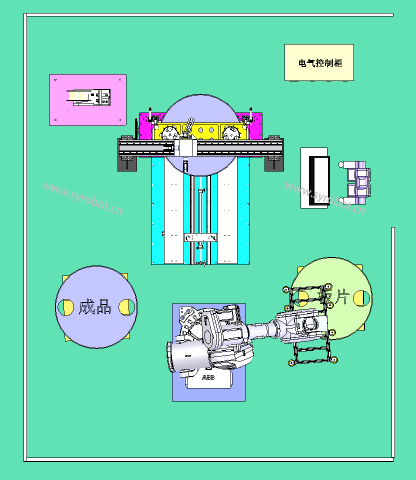

1.設備布局圖：

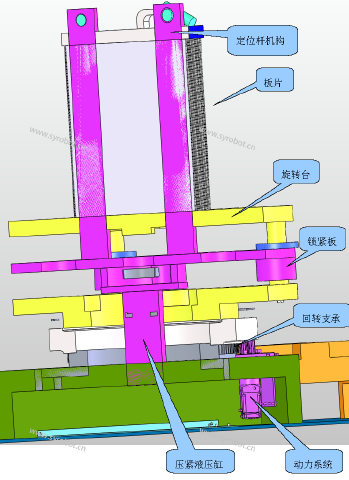

2.液壓壓緊機構：

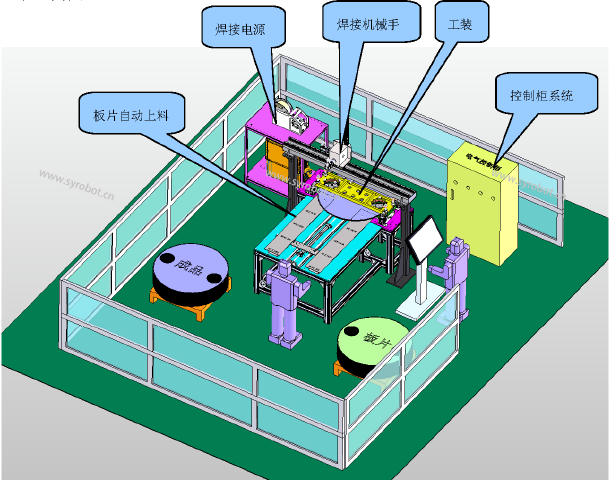

內圓立式焊接專機

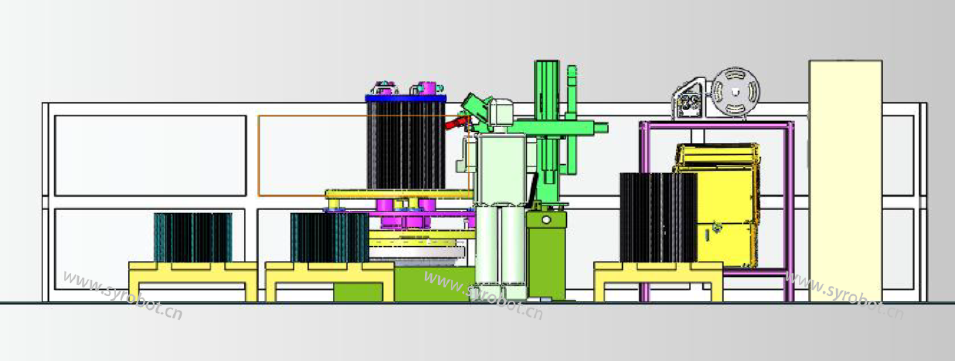

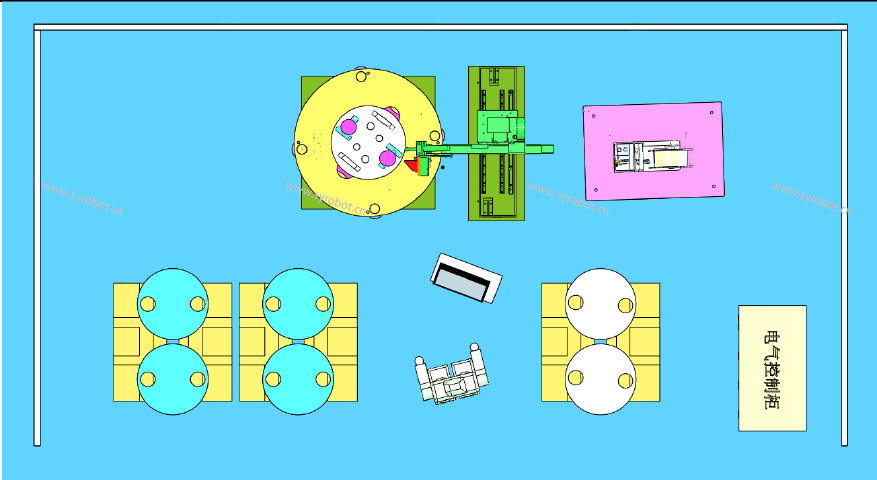

1.主要設備構成及加工工藝流程示意圖：

四、裝配流程

外圓立式焊接專機：

工序1：工人將板片擺放到自動旋轉壓緊臺上；板片上完后明確下整齊度，后將定位銷放入定位桿中，

工序2：手動啟動壓緊機構液壓缸，將板片壓緊，然后啟動焊接機械手；

工序3：人在控制系統上選擇相應板片型號，確認好焊接的參數，和調整好槍的位置后，然后按下啟動鍵；

工序4： 完成一圈焊接后自動進行下一圈的焊接，指到焊接完成。焊接完成后，收起壓緊機構，把定位銷從定位桿中移出，然后在吊走工件；完成一個工件的全部焊接。

工序5：執行工序1到工序4，直到工件全部焊接完成或停止焊接為止；

內圓立式焊接專機：

工序1：工人將板片按規定擺放到自動上下料系統的指定位置，然后按下啟動按鈕；

工序2：自動上下料系統將板片推入板片卡具中，然后自動定位并加緊板片；

工序3：焊接機械手啟動，焊接板片；

工序4： 焊接完成后，自動上下料系統將焊接好的板片取出，然后由工人更換新的板片；

工序5：執行工序1到工序4，直到板片焊接結束；

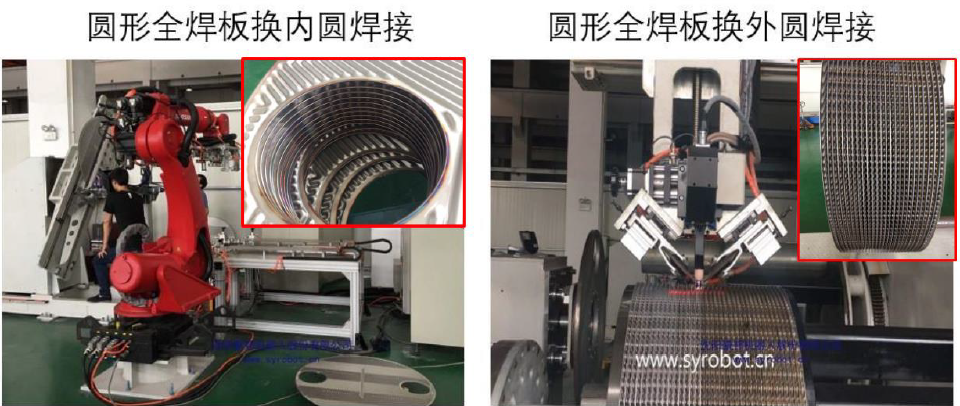

五、案例
