等離子焊接（板殼換熱器板片組-外圓焊接）
一、設備簡述
板殼換熱器板片組-外圓焊接設備，采用等離子弧焊接，每組板片自動同心，自動焊接。
二、外圓焊接設備功能及參數
適用板片規格：φ480- φ1200mm（可定制）
板片厚度：0.8-1 .2mm（可定制）
焊接方式：等離子焊接
三、外圓焊接設備配置表
| 序號 | 名稱 | 數量 |
|---|---|---|
| 1 | 焊接設備 | 1 套 |
| 2 | 工件上下蓋 | 4套 |
| 3 | 焊接機械手 | 1套 |
| 4 | 等離子焊接電源 | 1套 |
| 5 | 水冷系統 | 1套 |
| 6 | 保護氣系統 | 1套 |
| 7 | 控制系統 | 1套 |
| 8 | 工件同心夾 | 1套 |
四、操作步驟
人工將工件放到設備的一個工位，在控制臺上選擇相應型號按下啟動按鈕，焊接設備移動到此工位進行焊接。
同時工人向另一個工位上板片，兩個工位互相替換，實現板片連續焊接。
如需更換不同型號的板片焊接，只需更換不同夾具及相應連接板即可，可以快速更換。
五、設備優點
具有激光焊縫跟蹤系統，焊縫成型好。
帶焊接參數預置功能，可直接調用焊接參數。
焊槍處配有相應攝像頭，實現遠程監控，同時可以實時對焊槍進行人為修正，使之具有更好的容錯能力。
帶有氣體壓力檢測功能，當氣體壓力不足時設備發出報警并停止焊接。

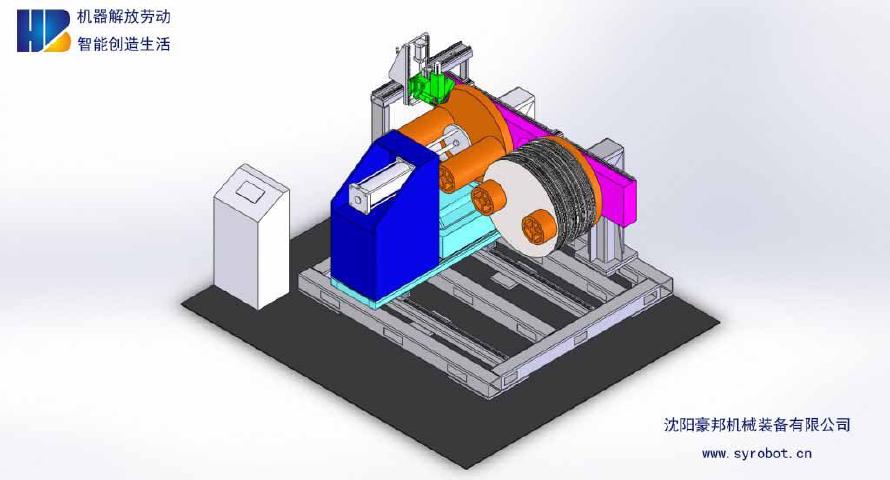

六、設備 3D 設計圖

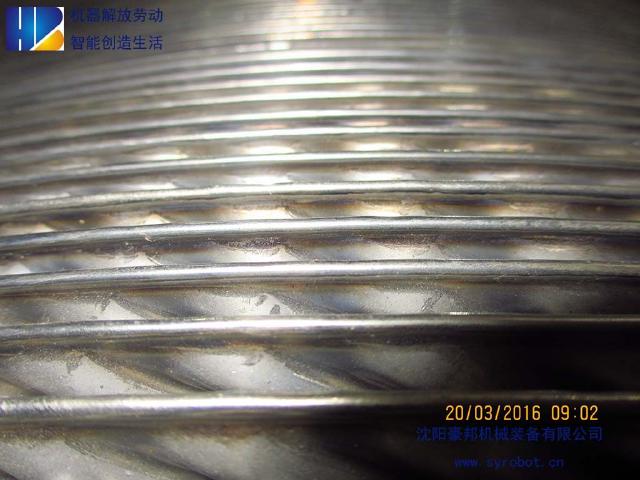

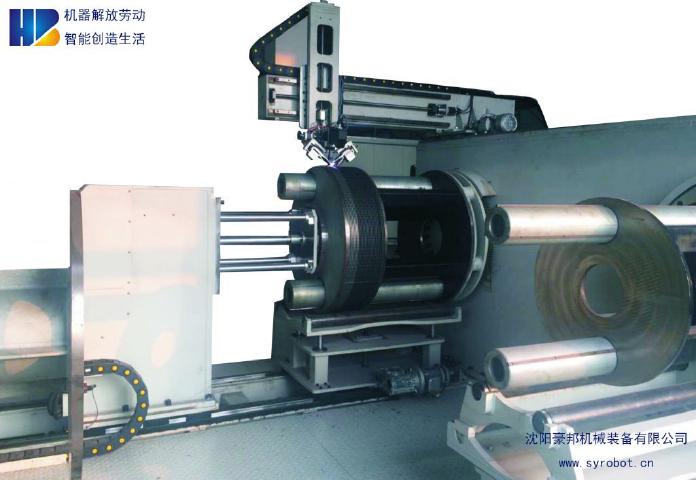

七、設備現場照片
八、設備視頻
九、客戶案例
蘇州艾克森
全套設備由內圓焊接設備和外圓焊接設備兩套設備組成。 了解整套設備成功案例（點擊進入）
