主管與支管組對專機
一、主管與支管組對專機
二、設備簡述
實現主管與支管組對（主管：法蘭+直管+封冒，支管：法蘭+直管）
三、工作步驟：
1、主管通過預定位后由卡盤卡緊，支管與法蘭先行焊接，跨中定位裝置定位支管法蘭。主管由剪式支架支撐并調整到相應高度，使主管馬鞍口與馬鞍定位裝置定位。
2、組對主管與支管。松開主軸，旋轉90度，組對馬鞍口，跨中定位裝置定位，鎖緊主軸，點焊。
四、加工件規格：
主管最大長度：4米 支管最大長度：600mm 管徑：DN80—DN400

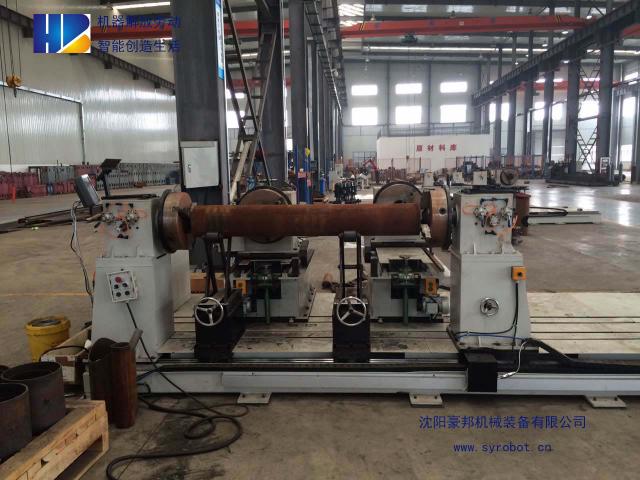

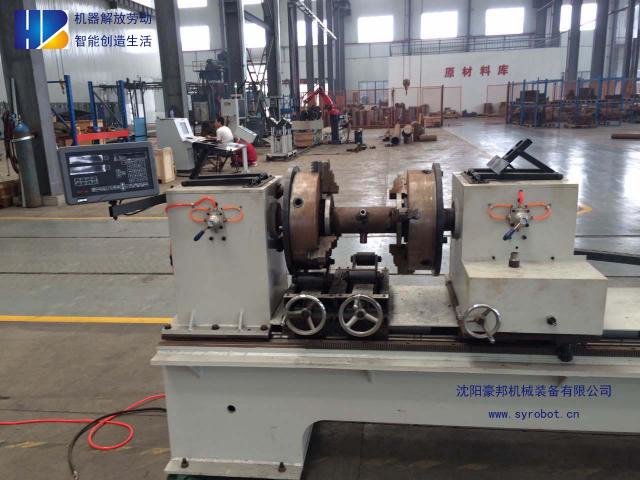

五、設備照片
