一、設備簡述

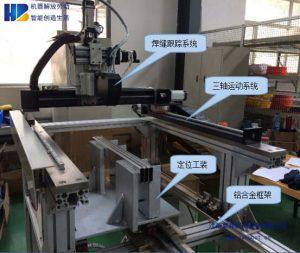

該設備由鋁合金框架、定位工裝、三軸運動系統、焊縫跟蹤系統、焊接電源五部分組成。 其中三軸運動系統負責帶動焊槍運動，完成焊接軌跡的行走；焊縫跟蹤系統負責完成焊接位置的矯正，保證焊槍始終對準焊縫，以達到良好的焊接效果。

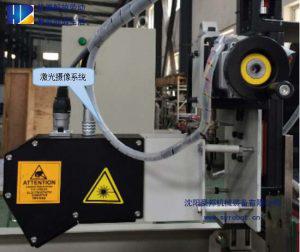

焊縫跟蹤系統由激光攝像系統和焊槍運控控制系統構成。

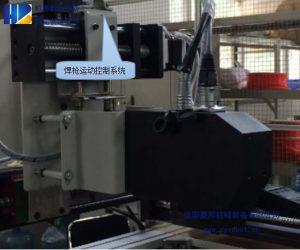

焊縫跟蹤系統負責抓取焊縫位置，反饋信號后控制焊槍運動系統矯正焊槍位置。焊槍運動控制系統是由我司經大量研發試驗，結合客戶的需求而開發的，該系統經過后臺數據處理，可以將跟蹤的位置由激光線改變到實際焊接位置，極大的提高了跟蹤精度，使其能夠適應等離子焊接、激光焊接等高精密焊接方法。

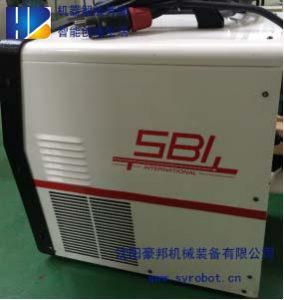

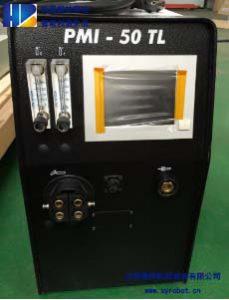

該設備電源采用奧地利進口品牌SBI等離子焊接電源，具有高效穩定的等離子電弧，高質量高速度焊接，更低的熱量輸入，更小的母材熱變形等特點，能夠焊接不銹鋼、鋁、鈦等有色金屬，在薄板方面具有微束等離子焊接。（如有需要可提供詳細說明）

二、設備照片

三、關于焊縫跟蹤系統

我們?cè)诒“搴附臃矫嬗胸S富的經驗，歡迎客戶提供樣件或圖紙，我們將為您定制成套的解決方案!
