智能方管切割生產線
一、設備簡介
豪邦機智能方管切割生產線是針對用戶提供的切割樣件和用戶技術需求所設計的智能機器人 等離子切割設備，用于方管類產品的智能切割下料，實現人工上料自動切割的功能要求，提高 生產效率，節約人力生產成本。
二、流程
1.采用豪邦自主知識產權的編程軟件，只需選擇相關方管規格型號、切口形式、切割長度后，即可開始切割，也可通過excel表導入?yún)?shù)；
2.帶切割程序庫（可儲存50種），同種工件圖紙只需一次編程，下次可直接調用
3.帶切割程序庫（可儲存50種），同種工件圖紙只需一次編程，下次可直接調用

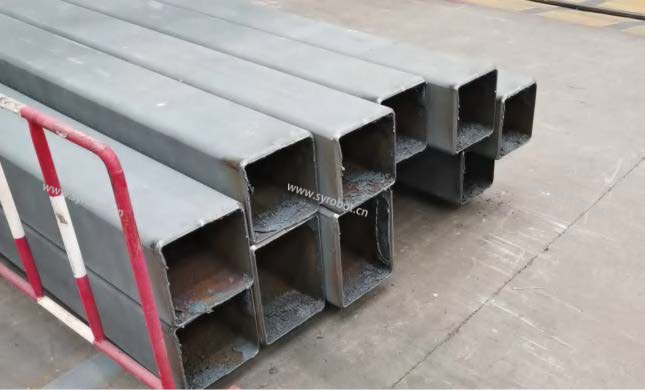

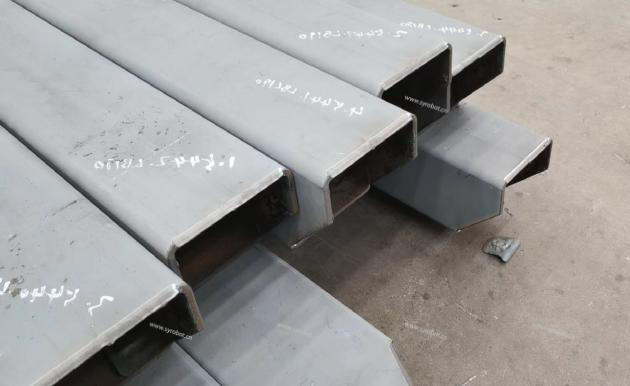

三、成功案例
該生產線適用于各類型材的等離子切割工序。主要由橫移上料、定長輸送、切割、下料四個工位組成，運動采用伺服控制形式設計，精準設定下料尺寸確保加工精度。配備機器人切割系統，極大提高加工效率。通過機器人控制割槍移動，自動定位第一次切割位置，并完成整根材料自動切割；切割過程中，電弧跟蹤系統會自動跟蹤切縫，并調整割槍水平及高度位置，避免割縫位置偏移，自動化集成智能控制系統，進行連續作業。
設備主要由切割機器人、進出料輥道、定長推進裝置、橫移輥道、電控系統等組成。
四、主要參數
| 序號 | 名稱 | 描述 |
|---|---|---|
| 1 | 可切割材料 | 方管、角鋼 |
| 2 | 切割端口形式 | 直口、斜口、曲口 |
| 3 | 有效切割區間 | 14000mm（23KTEU原料長度普遍12.7m，最長13.7m） |
| 4 | 成品管材長度范圍 | 1000mm-14000mm |
| 5 | 方管壁厚范圍 | 8-14mm |
| 6 | 破口需求 | 0°～±45°（40°～45°含2-3mm留根需求） |
| 7 | 切斷方式 | 等離子 |
| 8 | 切斷精度 | 長度方向±1mm，角度精度±2°，四邊同面偏差<0.5mm |
| 9 | 切割精度 | 斷面平整、光滑、切割端口無掛渣 |
| 10 | 切割速度 | 0-2000mm/min（可調） |
| 11 | 方管輸送速度 | 0-1200mm/min |
| 12 | 單根管材最大重量 | 3000kg |
| 13 | 生產效率要求 | 16根/8H（以規格350*450mm為例） |
