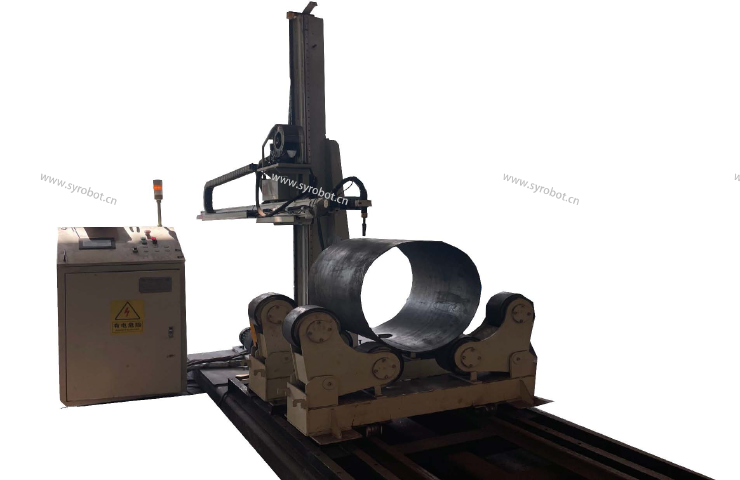

一、產品介紹

圓筒直縫焊接專機用于薄板卷成圓筒的長直焊縫焊接，設備可采用遙控器控制，自動起弧收 弧，配置焊槍擺動系統，配有焊縫自動跟蹤功能及兩點示教直縫尋位焊接功能。同時，伺服驅 動滾輪支架，配合驅動橫梁的伺服電機，可完成環縫焊接。

二、功能描述

（1）可焊接薄板卷成圓筒的長直焊縫；
（2）橫梁部分由伺服電機、行星減速機、精密齒輪、齒條組成，按程序控制沿焊縫方向移動。
（3）立柱部分由伺服電機、行星減速機、精密齒輪、齒條組成，按內、外焊縫調整初始高 度，按電弧跟蹤反饋，實時調整調整高度，配合焊接。
（4）伺服滾輪支架一套，用于圓筒的旋轉，可焊接圓筒的內、外直縫；還可配合橫梁往復 移動，完成環縫焊接。
（5）擺動機構由伺服電機驅動直線模組，控制擺寬和頻率，在焊接時實現邊擺動邊焊接； 按兩點定位示教，調整焊槍位置，完成示教軌跡及整體焊接。
（6）帶電弧焊縫跟蹤功能，適用于帶坡口焊縫及角焊縫，可實現上下、左右同時跟蹤，確 保長縫的焊接性能。
（7）對接平直焊縫需用兩點示校方式，跟蹤功能可實現上下跟蹤，并沿示教軌跡左、右移動。
（8）一鍵起弧和收弧功能。
（9）設備PLC控制系統支持與MES系統進行數據交互。

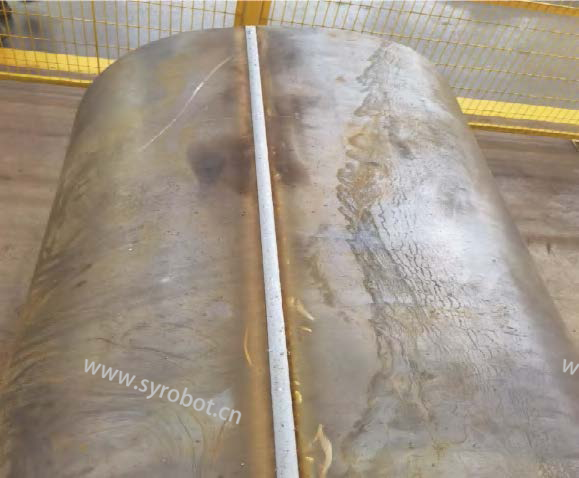

三、焊接效果
