一、系統簡介

DATAS-L 焊縫跟蹤系統是通過激光跟蹤器的三維立體測量實現焊縫的識別跟蹤，可以有效解決各類焊縫偏差帶來的問題，提高了焊接系統的工況適應性和準確度，大大提高焊接設備的自動化程度，降低自動焊接設備的綜合成本。

本系統可適用于U 型、V 型、I 型焊縫、帶坡口、搭接和角焊接等多種焊縫類型，該系統充分考慮了現場焊接過程中的各種問題，具有較高的實用性和容錯能力，可泛兼容多種自動化焊接設備，如焊接操作機、龍門焊接機、懸臂焊接機、彎管焊接機、縱/環縫焊機、法蘭焊接機、埋弧/氣保焊接小車、H型鋼生產線等產品。

二、功能簡介

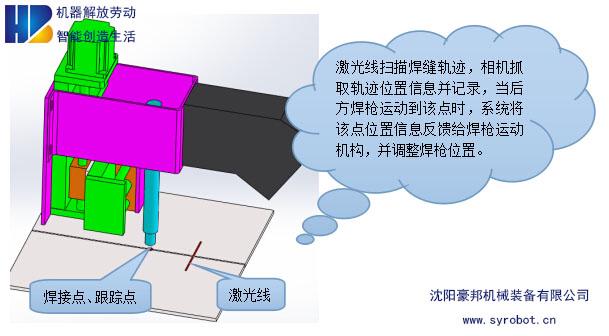

1、自動跟蹤焊縫軌跡，保持焊槍與焊縫相對位置，跟蹤位置即為焊接位置，同步實時跟蹤；

2、多種焊縫形狀選擇，適用不同焊縫類型；

3、焊縫形狀、焊縫實測參數和焊縫特征點實時屏幕顯示；

4、具有手動/自動轉換功能；

5、具有水平與高度兩個維度的跟蹤調整。

三、系統特點

DATAS 焊縫跟蹤系統采用激光多模式焊縫檢測跟蹤，適用焊縫種類廣泛，適應現場惡劣條件，運行穩定可靠，抗干擾能力強； ?電氣控制系統采用通用工業控制器件，可靠性高、維護方便； ?已做好模塊化設計，系統自帶水平、豎直軸運動控制，現場只需安裝固定好位置，調試簡單方便； ?用戶界面友好，操作簡單，方便快捷，提示、報警信息豐富； 跟蹤位置經即為焊接位置，同步實時跟蹤，跟蹤精度更高，避免了因位置差異造成的跟蹤不同步；

四、主要技術參數

焊縫跟蹤器跟蹤精度：水平分辨率：±0.1mm；豎直分辨率：±0.3mm； 掛裝高度（距離焊縫高度）：150mm±20mm； 焊縫識別區域（靜態識別范圍）：80mm*60mm（MAX）； 跟蹤區域；80mm*60mm 區域內任意設置； 跟蹤目標選擇：左坡口、右坡口、坡口中心； 臺面高度信息選擇：左臺面/右臺面； 坡口中心高度顯示：有； ?識別頻率：10Hz～50Hz； ?中心位置補償：有； ?防抖功能：有； ?工作狀態顯示：外置顯示燈； ?自動工作/手動工作狀態切換：外置旋鈕開關控制； ?光學保護窗口：耐高溫石英窗口； ?跟蹤器算法運行平臺：工業一體機； 品牌：研華（可選） 屏幕尺寸：15 寸（1024*768）、12 寸（800*600） 屏幕屬性：觸控屏 ?運動控制器：步進電機控制（單軸/雙軸）； ?運動控制輸入：工業觸控屏（7 寸） ?伺服滑臺： 行程：100mm； 驅動電機：42 步進電機/57 步進電機； ?電控箱：電壓：交流220v；電流：3A（MAX）；

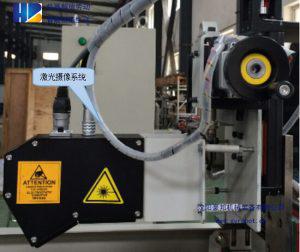

五、系統圖片
