一、彎管組對專機

點擊進入視頻鏈接

二、設備簡述

實現(xiàn)雙法蘭與一彎頭組對、雙法蘭與一直管一彎頭組對、雙法蘭與兩直管一彎頭組對、雙法蘭與一變徑一彎頭組對、雙法蘭與一變徑一直管一彎頭組對。

三、工作步驟

1、主軸上裝有焊接卡盤，法蘭卡在卡盤上，由跨中裝置定位，氣動鎖緊主軸。

2、移動機頭卡盤上裝另一個法蘭，彎頭放在升降小車上，調(diào)整到相應高度。手動滑動移動小車到指定尺寸，然后實施點焊。

四、加工件規(guī)格

工件最大長度：1.5米 管徑：DN80—DN400

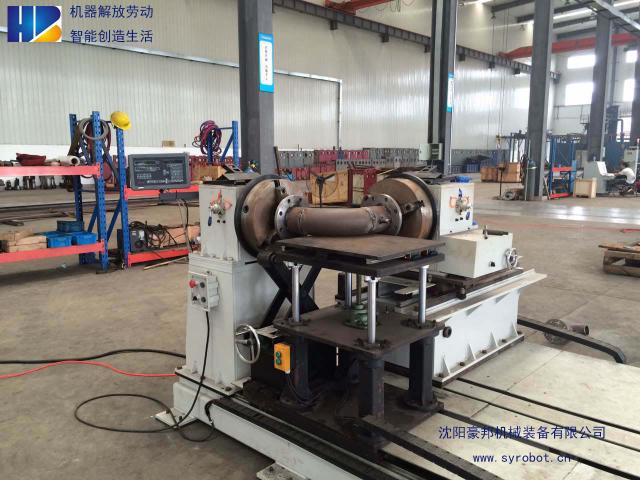

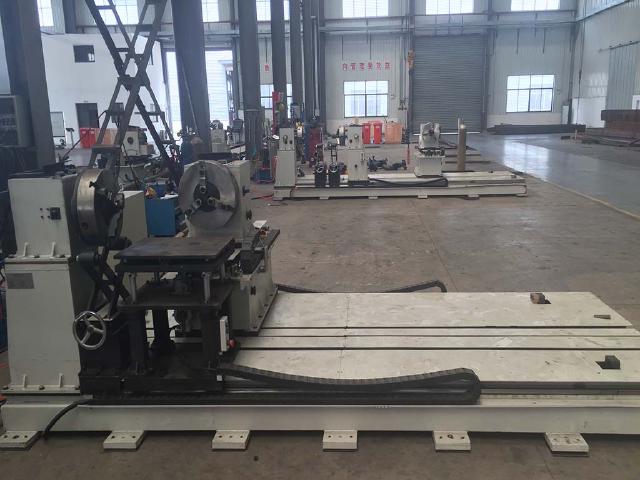

五、設備照片
