接管法蘭自動焊接生產線（碳鋼、不銹鋼）

一、設備簡述

此生產線用于接管法蘭的自動焊接，雙工位設計，兩個焊接站交替工作，氬弧焊打底由焊接十字架完成，蓋面焊由焊接機器人完成，雙槍交替自動焊接，互不干涉，提升了工作效率。

二、焊接件規格

1 .工件口徑：DN40-DN450（可定制）

2 .工件壁厚：t=3-30mm（可定制）

3 .工件長度：L=100-1500mm（可定制）

三、功能簡介及特點

1.物料通過人工輔助設備上料及下料，能實現快速裝配定位；

2.自動化焊接，氬弧焊打底，氣保焊蓋面，雙槍結構，互不干涉；

3.兩個焊接工位，交替工作，節省了等待的時間；

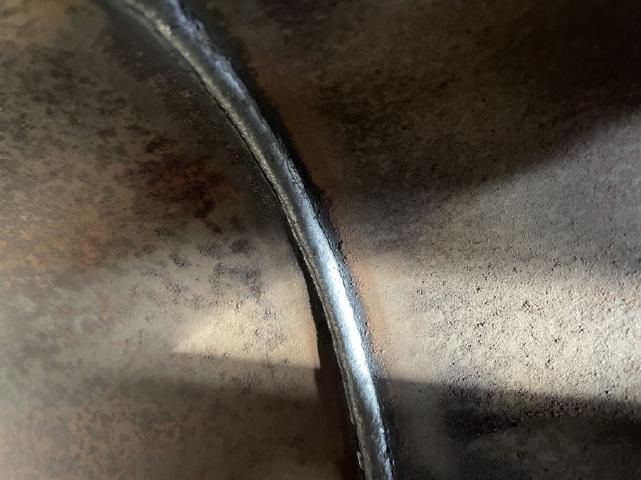

4.氬弧焊打底由焊接十字架完成，氬氣保護機構填充至焊道背面，實時氬氣保護，保證焊接效果；

5.數據統計、記錄，可以追溯，以便用于產能分析；

6.自動生產施焊記錄；

7.帶遠程視頻監控。

四、操作流程

1.采用電動葫蘆輔助人工上下料。

2.在自動焊接站實現產品的組對定位及焊接，人工將法蘭拾取就位在卡盤上定位，通過卡盤鎖緊機構將法蘭夾緊。

3.?通過人工搬運將管料放置在升降支撐座上，通過尾座定位測距機構，對圓管的直徑進行測量，然后升降支撐座（采用 V 型塊定位方式可定位圓管中心）和尾座伺服電機驅動相互配合將圓管與法蘭定位。

4.同時配備焊前預熱裝置，冷卻裝置和熔池觀察系統，便于焊接效果的控制。

5.在焊接時，通過氬氣保護機構對焊道背面實施氬氣保護，保證焊接效果。

6.兩個自動焊接站工位交替工作。配置兩把焊槍的設計，機器人焊接和自動焊接兩種設備，可實現氬弧焊和氣保焊，滿足不同焊接工況的要求。每組槍都是獨立控制互不干涉，可進行相互的聯動工作，也可進行獨立工作。
