一、系統簡介

電弧跟蹤系統是指通過檢測焊接電流或電壓的變化來跟蹤焊縫的一種焊縫跟蹤系統。其基本原理是利用焊槍與工件之間的距離變化而引起的焊接參數變化來檢測焊槍的高度和左右偏差。當焊槍與工件發生偏差時，由于電弧長度發生變化，所以焊接參數也發生變化，電弧跟蹤系統檢測到焊接參數的變化情況，將偏差信息反饋到控制系統并對焊槍位置進行調整。 V形坡口的氬弧打底焊，電弧跟蹤的出現實現了焊縫的完全跟蹤，進一步實現了焊接自動化，節省了人工氬弧焊打底的步驟，改善了焊縫的成形質量并大幅度提高了焊接效率。

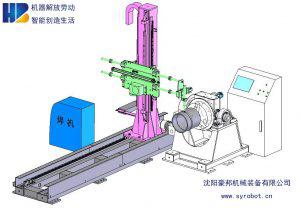

二、系統構成

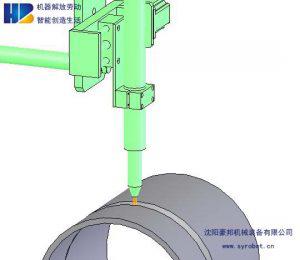

當焊縫出現偏差時，鎢極與工件距離發生變化，焊接電弧隨之改變，從而引起焊接電壓變化，此時焊機內的電壓傳感器將讀取電弧電壓大小，再通過PLC控制系統調整智能焊接專機的焊槍水平和縱向移動，以達到跟蹤焊縫的目的。

三、功能簡介

1、自動跟蹤焊縫軌跡，保持焊槍與焊縫相對位置，跟蹤位置即為焊接位置，同步實時跟蹤。

2、預置電壓參數，確保每次焊接的電弧長度一致。

3、適用于V形坡口、U形坡口(打底焊)、角接等多種焊縫，焊接質量好。

四、系統特點

1、信號監測點就是電弧焊接點，不存在前導性誤差，實時性好。

2、不需要在焊槍上再添加額外裝置，保證焊槍的靈活性。

3、不僅可以實現電弧跟蹤，還可以改善焊縫的成形效果。

4、系統穩定性強，不受飛濺、煙塵、弧光等外界因素干擾。

5、可廣泛兼容多種自動化焊接設備，如焊接操作機、龍門焊接機、懸臂焊接機、彎管焊接機、縱/環縫焊機、法蘭焊接機，機器人焊接工作站等。

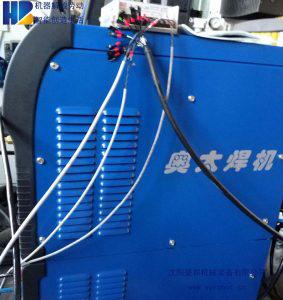

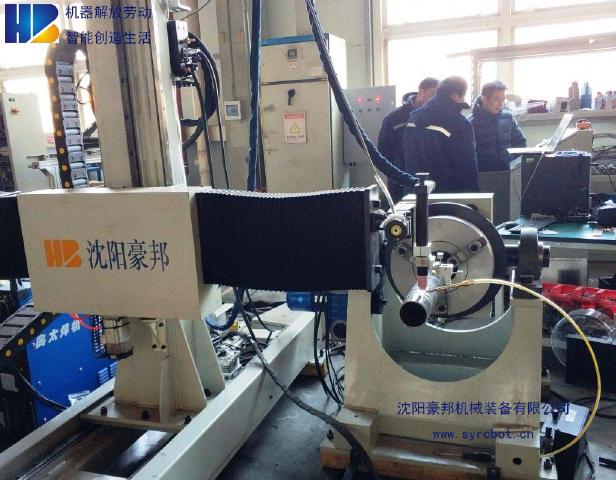

五、系統照片

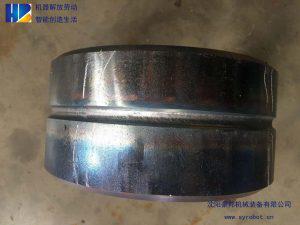

六、樣件展示
